產品介紹

W8非標記細胞三維分析與分選系統是市場上唯一可以對三維生物制品進行物理表征與自定義分選的全自動設備。可檢測范圍小到50μm大小的團簇,大到直徑500μm的球體或類器官。開創性的微流控技術與基于亮場成像的圖像分析技術相結合,僅需幾分鐘就可以同時得到樣本的質量密度、重量和尺寸參數。更重要的是,我們可以基于上述參數對目標群體進行分選和排序。

  • 高數據質量

  • 高自動化

  • 柔性分選

  • 自定義分選

被低估的生物物理學參數?緊實度

應用領域:腫瘤研究、組織工程、再生醫學中細胞3D培養質量控制或體外藥物測試等

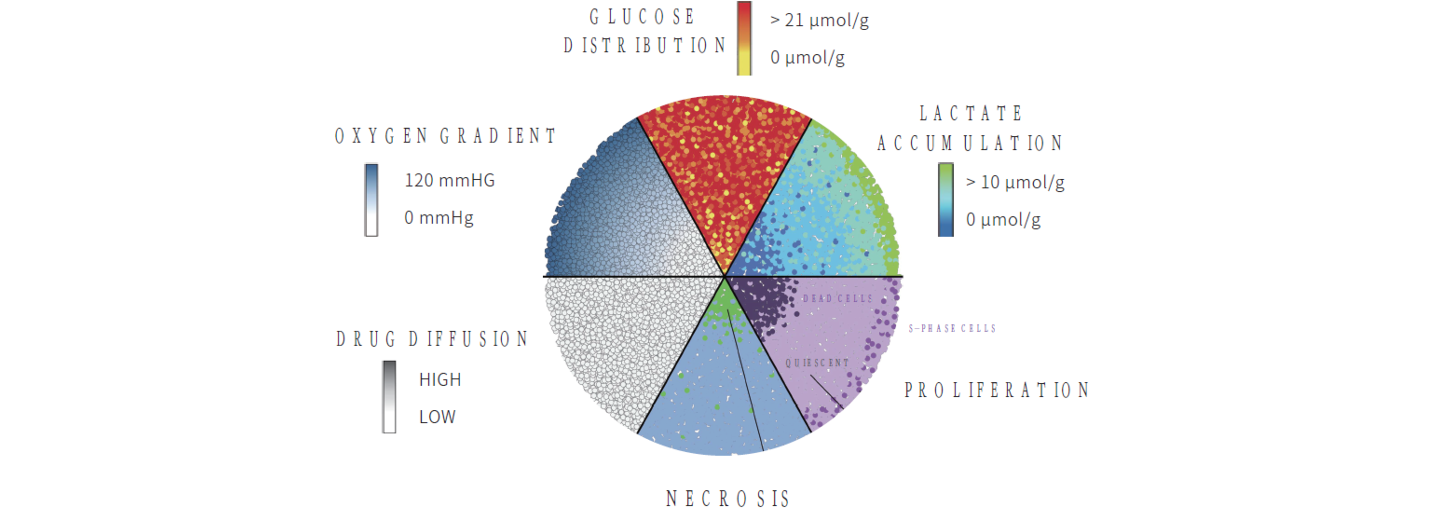

生長環境:腫瘤生長在三維的空間,其結構和環境的構成造成藥物滲透,營養和氧氣擴散的不同;

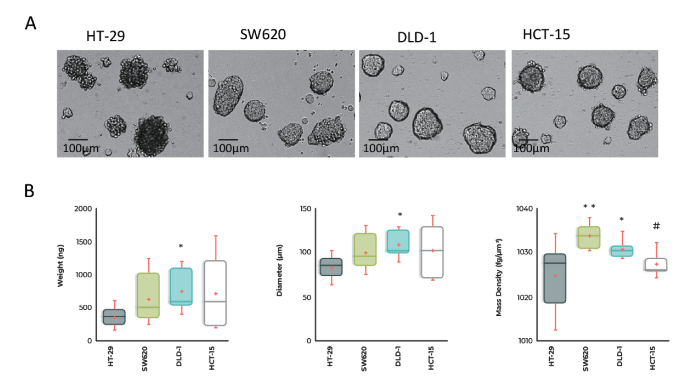

標志物質量密度:球狀體起源于松散的細胞團塊,在經過一段時間的發展后,這些團塊會粘附成致密的球體。因此質量密度是評價樣本成長程度的一個強有力的標志;

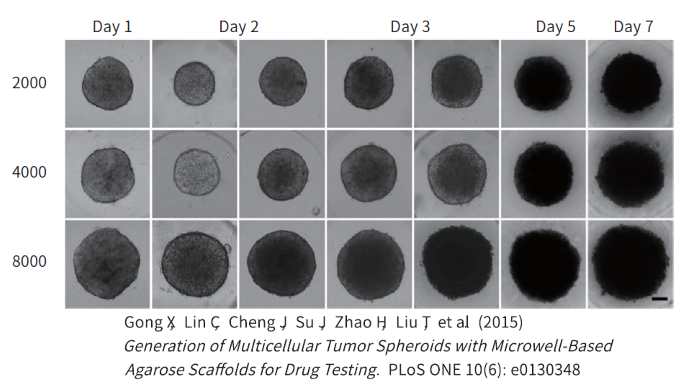

標準化:即使在今天,均勻大小球體的生成仍然具有挑戰性,樣品的不均勻性導致了不可靠的結果。W8定量分析樣本變異性,以標準化您的細胞培養;

藥物評價:三維球體的重量變化分析提供了一個創新的物理角度,用于評估藥物誘導的細胞死亡,以及成像和細胞活力體外分析。


緊實度的重要性

IMAGE CREDITS: Thermo Fisher Scientific

無與倫比的卓越性能
W8非標記細胞三維分析與分選系統配備了W8芯片,作為分析3D樣品的專用通道,在質量密度測量方面具有較高的精確性(<0.1%)和準確度(<1.0%)。該儀器可以為每個樣本設置自動重復測量,測量次數多達10次,從而提高數據的穩健性和統計可靠性。研究員可以先對目標3D樣本執行基于大小的預選,而下游可以對樣本異常值進行精化。
量測物理參數的必要性
1. 減少因樣本密度不一造成的結果變異;

2. 挖掘樣本更多精密的內部變化;

3. 球體松散程度影響藥物擴散;

4. 根據尺寸和密度對球體進行分選,從外到內均一化您的球體培養.

用于3D細胞質量控制的創新性新技術
W8非標記細胞三維分析與分選系統提供了一種無標記、無創的方法,用于監測和量化3D細胞培養的物理特性。收集有關其大小、重量和質量密度值的精確信息對于方案優化和設置最佳培養條件的決策至關重要。對于細胞工廠中的工藝放大,樣品復制可以對其生長動力學進行精確的、有規律的分析。

生物物理標志物測定藥物體外療效腫瘤浸潤免疫細胞

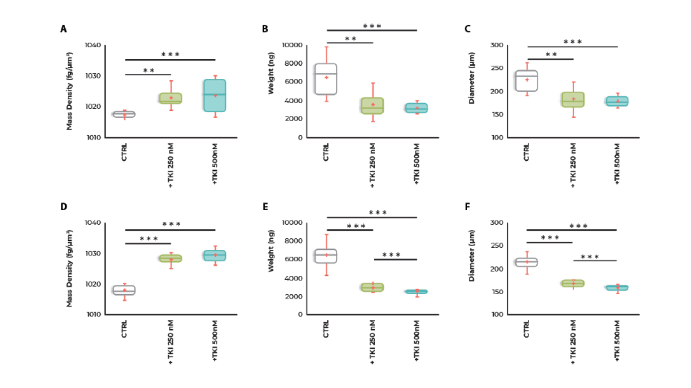

W8非標記細胞三維分析與分選系統帶來了藥物發現的創新性技術,因為它提供了無標記、無創的分析,有助于克服3D細胞培養成像的技術限制。三維腫瘤球體物理性質的精確測量是朝著準確測試新療法潛力邁出的關鍵一步。雖然細胞存活率下降與失重和直徑收縮密切相關,但3D球體的緊湊性對于藥物作用機制而言更重要,而質量密度是我們量化球體緊湊性的物理學參數。

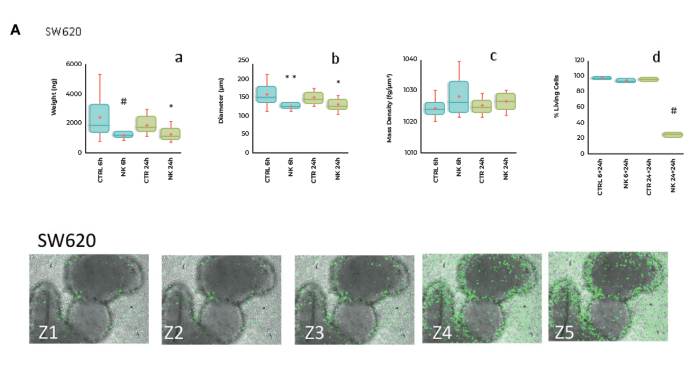

腫瘤浸潤免疫細胞體外殺傷活性物理評價
免疫治療是癌癥治療呈現日益增長的趨勢。如果有一個定量的,簡單的方法來評估體外療效將會極大的幫助匯總臨床前研究的相關信息。W8非標記三維分析和分選系統引入了一種新的方法,根據其物理性質的變化屬性來量化3D腫瘤球體對腫瘤浸潤免疫細胞的體外反應。這個無標記試驗與常用的體外試驗結果一致,從而擴大了研究人員可以在三維細胞模型上收集到的信息。
